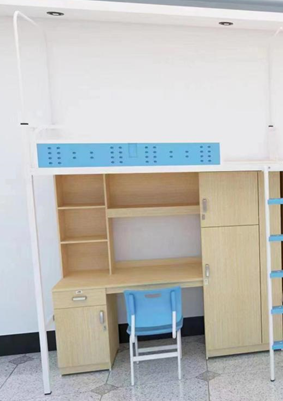

一、型号规格:
1、规格:长2050mm×宽900mm×高2112mm,颜色:铁灰色。
2、钢管:所有钢管均采用钢通过高频焊接制成,钢材的下屈服强度不小于235 MPa。
3、粉末涂料:漆膜外观无质点,膜厚度达到60-80(um),光泽度大于30C,颜色为白小花。
4、钢管工艺:内外必须经过除油、除锈、酸洗、磷化处理;表面静电喷塑涂装,光泽度、硬度、冲击强度、附着力和涂层分别符合以上要求。
5、边立柱脚:采用冷轧钢板经特制成型线轧制而成的封闭扇形钢材,边立柱正面成扇形,采用国标扇型81mm×44mm×1.3mm钢材。

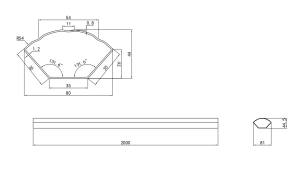

边立柱示意图:
中柱示意图:
7、床脚脚套: 采用超高分子量PE材料制作,脚套与床脚应结合紧密,牢靠,不脱落,不允许3D打印而成。

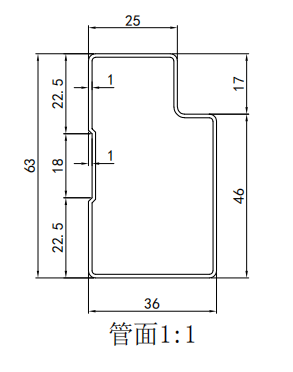

8、床横梁:采用冷轧钢板经特制成型线轧制而成的封闭异形管63mm×36mm×25mm×1.3mm L型。
10、床桓:采用20mm×30mm×1.2mm矩形方管制作。
11、挂梯:支架采用20mm×40mm冷轧方管焊接而成,管厚为1.4mm,踏板为冷轧钢板一次冲压成型,成型后尺寸为360mm×100mm,有带夜光条,材料厚度为0.9mm,表面有防滑纹,踏板下面加一根20mm×20mm的方管支撑,厚度为1.2mm。

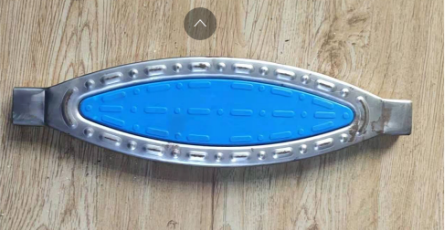

挂梯示意图:
12、床体卡式结构,卡扣挂采用60mm×190mm冷轧钢板一次冲压成L型厚为2.0mm制作,保证长期使用不会出现松动现象。 13、床头前护栏:采用¢22mm×1.0mm厚管材弯制而成,护栏竖管≥3根,长度≥1300mm,高度为≥230mm。

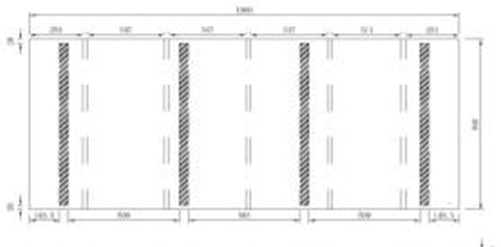

15、床板制作:1930mm×820mm×16mm(按铁床实际空间制作)。
材质:采用实16mm杉木板拼接而成,经脱水脱脂干燥、防腐、防蛀处理,板底加固4根30mm×40mm杉木条为支撑点,制作牢固可靠,双面平整。
二、质量说明:
1、所有材料必须符合相关国家标准。焊接采用CO₂保护焊焊接,焊接部分要满焊、焊平、焊实、平滑无毛刺;材料、工艺、金属表面处理,漆膜理化性能、力学性能、安全卫生要求,都必须达到相关国家标准。
2、外观采用酸洗,磷化、喷塑工艺防止生锈,涂层均匀牢固,无流挂,气泡等缺陷。
3、床架组装后应牢固,可靠,安全防挂。床体整体采用卡式无螺钉紧固。
|
